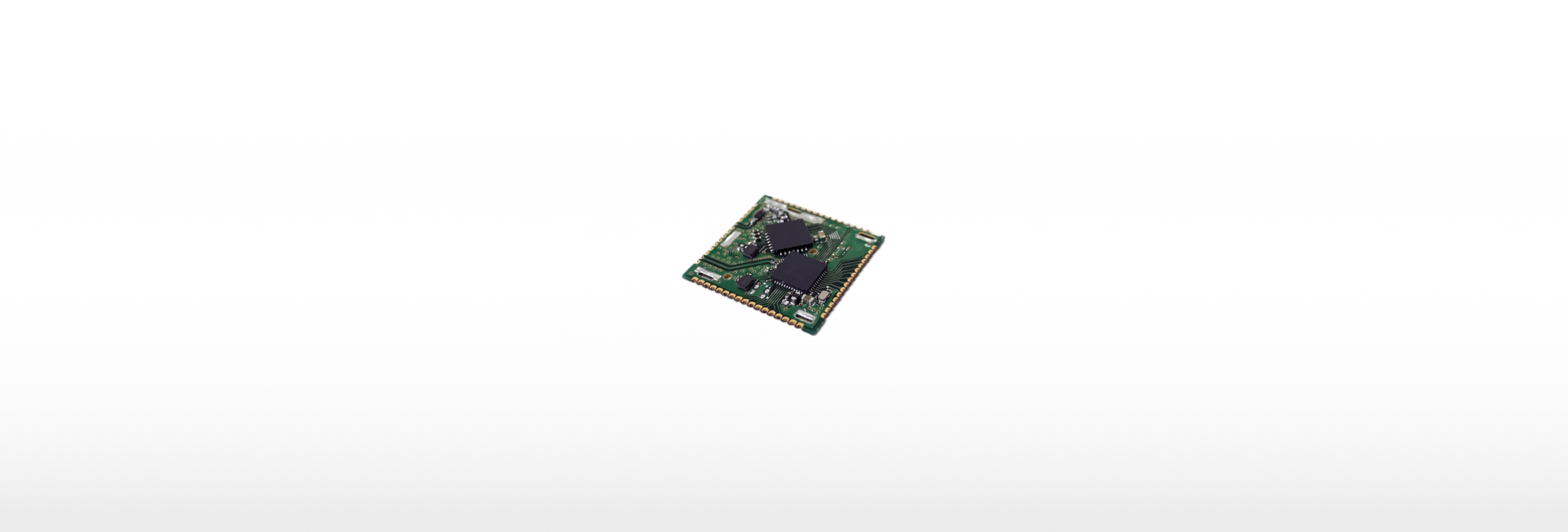

LoRaWAN™/Bluetooth®︎LE 対応コンボモジュール
BVMLRS923N52S
製品カテゴリー
製品概要
SEMTECH社製RFチップ「SX1272」及びNordic semiconductor社製Bluetooth®︎LE用SoCチップ「nRF52832」を搭載したコンボモジュールです。
特長
SEMTECH社製RFチップ「SX1272」及びNordic semiconductor社製Bluetooth®︎LE用SoCチップ「nRF52832」を搭載したコンボモジュールです。
このスタックはLoRaWANライブラリとして提供する予定であり、これまでBluetooth®︎LEを使用した開発をされてきた方にとってはそのノウハウを利用したLoRaWANデバイスを可能にします。さらに、デバイスクラスは国内初のClassA及びClassCに対応。
本モジュールの最大の特徴は、920MHz帯のLoRaWANと2.4GHｚ帯のBluetooth®︎LEをコンカレントに使用できるところにあり、スマートフォンやPCを経由したAppとの通信、OTAによるファームウェア・アップデートなども可能にします。
- nRF52832-QFAA（Nordic社製）、 SX1272IMLTRT（Semtech社製）を搭載した、日本電波法認証済コンボモジュール
- Bluetooth®︎LEモジュール・LoRaモジュールとして、日本電波法認証・BluetoothSIG認証済みの為、すぐに使用可能
- LoRaWAN™に接続確認済みの為、設計の負荷を軽減
（LoRa Alliance認証取得） - 920MHz帯のLoRaWAN™と2.4GHz帯のBluetooth®︎LEを、コンカレントに使用可能
- スマートフォンやPCを経由したAppとの通信、OTA（On The Air）によるファームウェア・アップデートが可能
仕様
| LoRa | SEMTECH社製RFチップ SX1272 |
|---|---|
| Bluetooth®︎LE | Nordic semiconductor社製Bluetooth®︎LE用SoCチップ nRF52832 |
| 認証 | BluetoothSIG認証・電波法認証、LoRa Alliance 認証取得 |
| 周波数レンジ | Software control Bluetooth®︎LE: 2402MHz ~ 2480MHz LoRa: 920.6MHz~928.0MHz FSK: 920.6MHz ~ 928.0MHz |
| 送信電力(端子出力) | Software control Bluetooth®︎LE: -40dBm ~ +4dBm LoRa: -1dBm ~ +13dBm ※920MHz モードでは最大出力電力に電圧依存性があります。 FSK : -1dBm ~ +13dBm ※920MHz モードでは最大出力電力に電圧依存性があります。 |
| 動作電圧 | 1.8 ~ 3.6v |
| アンテナ | 外部アンテナ (日本電波法にて認証済みの各種アンテナが使用可能です。詳細はお問い合わせください。) |
| インターフェース | 18pin (UART,SPI,I2C,ADC,GPIO,NFC)、SEGGER Port: 2pin 全64pin |
| サイズ | W 22.0mm x D 22.0mm x H 1.85mm |
詳細は、製品仕様書をご確認ください。
本モジュールの新規導入をご検討中のお客様はこちらをご確認ください。
製品仕様書
製品仕様書（PDF）電波法認証済みアンテナリスト
アンテナリスト（PDF）製品環境証明書
RoHS不使用証明書（PDF）総合カタログ
カタログページへお問い合わせ
この製品のお問い合わせ、お見積のご依頼はお問い合わせフォームよりお願いいたします。
