PRODUCT

SonicBoard Sigfox

FBV-EVK-SGF923SS

製品カテゴリー

タグ

  • Facebookでシェア
  • Twitterでシェア

製品概要

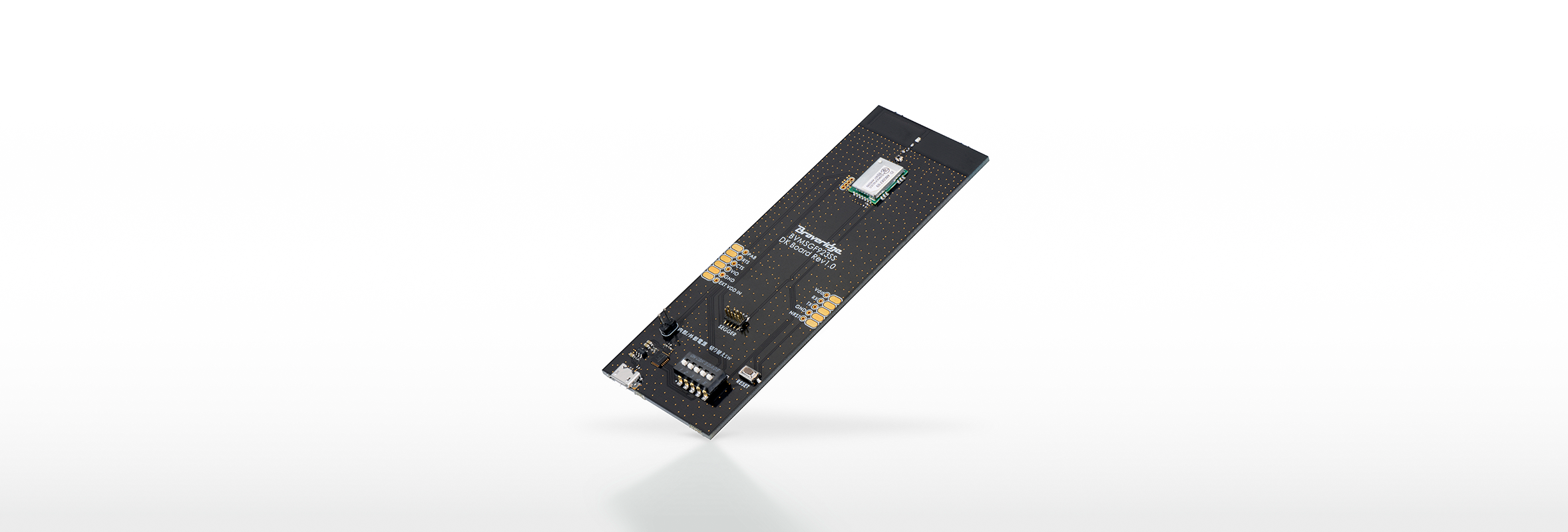

STMicroelectronicsのRFトランシーバ「S2-LPQTR」を搭載のSigfoxモデムモジュール「BVMSGF923SS」の開発ボードです。

特長

SonicBoardシリーズは、Braveridgeがリファレンス回路図を編集可能な状態で公開することで、IoTデバイス開発期間の大幅な短縮と開発費抑制を実現する画期的なコンセプトの開発ボードです。

既に発表済のSonicBoard GNSSやSonicBoard BLE 2機種、SonicBoard LTE-M、今後発表予定のSonicBoard Wi-Fiなどの各SonicBoardや各種センサーボードなどを配線接続するだけでデバイスの回路を構成でき、基板の試作前でもすぐにソフトウェアの開発に着手できます。

本製品には、アンテナ、電源回路、USBシリアル変換回路を搭載。工場出荷時にプログラム、ID、PACを書き込み済みのため、すぐに通信確認が可能となっています。(Sigfox Cloudに登録必要)

  • STMicro製S2-LPを搭載したSigfoxモデムモジュール「BVMSGF923SS」を搭載
  • 基板に付属のテストワイヤ等を取り付けることで、マザーボード等と接続し評価が可能
  • Sigfox Verified RC3c P1認証・電波法認証 取得済

仕様

搭載モジュール Sigfoxモデムモジュール BVMSGF923SS
認証 Sigfox Verified RC3c P1認証・電波法認証 取得済
ホストインターフェース UART(4pin)
PCインターフェース USB Micro B端子(UART接続)
モジュール動作電圧 1.8 ~ 3.6V (Typ:3.0V)
USB Micro B端子からの給電も可能(電源回路実装済)
サイズ W 125.5mm x D 45mm x H 12mm
同梱物 Micro-USBケーブル 1本、テストワイヤ 10本、ジャンパーピン 1個

詳細は、製品仕様書をご確認ください。

製品の仕様は予告なく変更となる場合がります。あらかじめご了承ください。

製品仕様書

製品仕様書(PDF)

電気設計CADデータ

電子CADソフトQuadceptで編集可能なプロジェクトファイル形式のCADデータです。

プロジェクトファイル

回路図

PDF

Sigfox通信データの確認方法

PDF

製品カタログ

カタログページへ

FAQ

FAQ

お見積

お見積のご依頼はお問い合わせフォームよりお願いいたします。
