SonicBoard LTE-M

FBV-EVK-N9160

製品カテゴリー

通信規格

  • Facebookでシェア
  • Twitterでシェア

製品概要

Nordic semiconductor社のLTE-Mに対応した小型・低消費電力のセルラーIoTモジュール「nRF9160」を搭載したSonicBoardです。

特長

他のセルラーIoTモジュールと比べ圧倒的な低消費電力を実現した「nRF9160」を存分に使いこなせるよう、豊富なI/Oポートを全てボード上にレイアウト。 電池でもDC電源(ACアダプタ)でも動作可能で、充電回路も装備。回路ブロック単位の消費電流を個別に測定することもできます。 開発に必要な周辺部品をほぼ実装済(Li-Po2次電池の充放電回路、Switch8個、Batteryモニター、DCDC電源、ボタン、フルカラーLED2個、各種RESET回路、MIC/SP、etc.)の「コンプリート」開発ボードです。USB-UART変換ICを搭載しており、PC等とのUART通信が可能です。

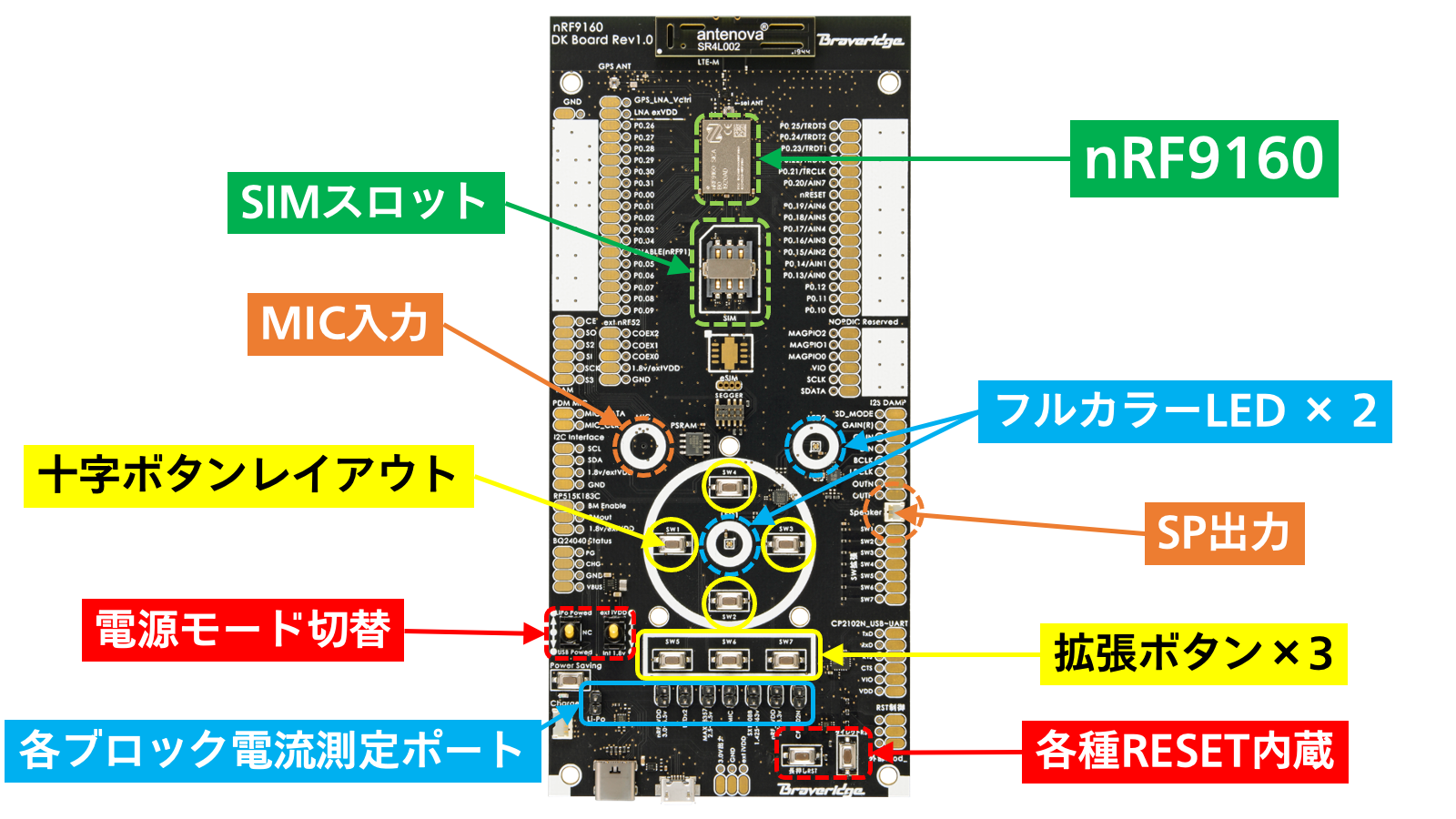

BV-EVK-N9160 基板上レイアウト

仕様

搭載モジュール Nordic semiconductor社製 LTE-M/GPS内蔵 低消費電力SiP nRF9160
周波数バンド(LTE-M) B1/B3/B8/B18/B19/B26/B28
送信電力(端子出力) -40~23 dBm
LTEアンテナ アンテナ実装済み、スイッチ付き同軸コネクタ接続により外付けアンテナも使用可能
GPSアンテナ スイッチ付き同軸コネクタ接続により外付けアンテナを使用可能、LNA実装済み
使用電源 5V(USB Micro BとType Cの2種類)または外部入力端子から供給 (iVDD_GPIO 1.8V~3.3V, iVDD2 3.0 ~ 5.5V)
ジャンパーピン 8個
プログラムピン J-Link Lite Segger用 9pinコネクタ
ボタン 9個 (汎用ボタン7個、ダイレクトリセットボタン1個, 長押しリセットボタン1個)
LED 2個(フルカラー)
同梱物 J-Link Lite Segger 1個、ナベねじ4本、スチールスペーサー4本、Micro-USBケーブル1本、ジャンパーピン8個、スルーホールテストワイヤ10本
サイズ W 80.0mm x D 173.5mm x H 14.0mm
認証 電気通信事業法、日本電波法 取得済

詳細は、製品仕様書を御確認下さい
